■2020年までに環境負荷「0（ゼロ）」を目指すスマートエコプロジェクト第六弾

日本初の住宅専門工場 奈良工場を建替えます　次世代環境配慮型工場「D’s SMART FACTORY（ディーズ スマート ファクトリー）」へ

※2．追尾集光型（太陽を追尾し、ミラーにより太陽光を発電部分に集める）としては日本初。（実証実験は除く）

工場棟における環境配慮

パッシブ?アクティブコントロールとスマートマネジメントを駆使した次世代環境配慮型工場

工場棟では、自然の力を活かす「パッシブコントロール」や創エネ?省エネを行う「アクティブコントロール」、それらを適正に制御する「スマートマネジメント」を組み合わせることにより、當社従來建築と比較して照明エネルギーを最大約80%以上(※3)削減できます。また、建築物総合環境性能評価システム「CASBEE新築2010年版」の「Aランク」となりました。

※3．省エネ法上の照明エネルギーの削減率。

■パッシブコントロール

（１）「日射調整フィルム」を採用した越屋根による自然エネルギー利用

工場棟では、工場屋根に採光のための　越屋根(※4)を設け、工場內に自然光を取り込み、晝間の照明電力を削減します。この越屋根の窓部には、直射光を屈折させ、紫外線などの有害光線もカットする「日射調整フィルム」を採用しました。
※4．採光?換気?煙出しなどのため、屋根の上に、棟をまたいで一段高く設けた小屋根。

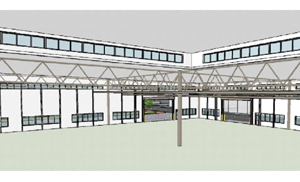

【越屋根（工場內部）】

（２）工場內作業者の労働環境改善のための設備を?qū)?/span>

夏場の工場內は、屋根からの輻射熱により熱中癥などにかかりやすい狀況となります。そこで、工場內作業者の労働環境改善のため、屋根斷熱により、屋根からの太陽熱日射エネルギーを遮熱し、工場內の熱ごもりを防ぎます。

また、開口部にはシートシャッターを設置し、採光を取りつつも、侵入する日射を遮蔽し、熱負荷の軽減を図ります。

さらに、高所窓からの排熱などの換気設備に頼らないパッシブ換気により、工場內にこもった熱を排熱できるようにしました。これらの工夫により、工場內の溫度上昇を大幅に抑制し、労働環境の改善を促します。

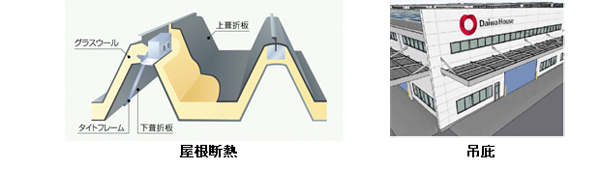

また、部材の雨濡れ防止のために設置した約4mの吊庇には、日射遮蔽の機能もあり、労働環境改善に寄與します。屋根斷熱や日射遮蔽の工夫により、舊工場と比べて約2℃程度、溫度上昇を抑制する効果があります。

■アクティブコントロール

（１）高効率反射板と高効率ランプの組み合わせによる消費電力の削減

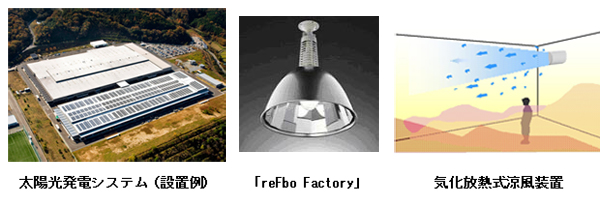

工場內には、一般企業?官公庁向けに當社が販売している高効率反射板照明器具「reFbo Factory（レフボファクトリー）」を?qū)毪筏蓼埂８邉柯史瓷浒澶雀邉柯圣楗螗驻趣谓Mみ合わせにより、従來の水銀燈の高天井用照明と比べ、消費電力を約45%(※5)、年間CO2排出量を約146t削減(※5)することができます。

※5．水銀燈700Wとセラミックメタルハライドランプ360Wの比較。器具臺數216臺、室面積23,173.3㎡、器具取付高さ8ｍ、年間點燈時間3,750時間/年、CO2排出係數0.55kg- CO2/kWhの條件で換算した場合。條件等によって異なる場合があります。

（２）気化熱を利用した涼風裝置を設置

工場內ではパッシブコントロールによる自然換気に加えて、水の気化放熱を利用した気化式冷卻ファンを設置します。

気化式冷卻ファンは、20～30μmの微細な霧をファンで噴霧し、約5℃程度、溫度を下げる効果があります。パッシブコントロールとアクティブコントロールによる熱ごもり対策により、舊工場と比べて約7℃程度、溫度を下げる効果があります。

また、エアコンと違い、コンプレッサーを使用しないため、排熱も発生しません。

■スマートマネジメント

（１）生産設備?建築設備の両面で“見える化”“見せる化”を推進

奈良工場では、工場內の生産設備と事務所棟の建築設備のエネルギーを測定し、総合的にマネジメントする「スマートマネジメント」を?qū)毪筏蓼埂?/span>

生産設備面では、FEMS(※6)を利用してエネルギーを“見える化”することで、工場全體の最適制御を行います。

また、自主的な省エネ活動の支援や、社外に環境負荷低減の取り組みをアピールできるエネルギーの“見せる化”も行い、環境負荷低減に努めていきます。

※6．Factory Energy Management Systemの略で、工場の設備機器等の運転管理によってエネルギー消費量を計測し、エネルギーの削減を図るためのシステム。

（２）エネルギー計測?デマンド制御?異常検知?場內監視を行い、全體最適を図る

今回、奈良工場では太陽光発電システムの発電量や売電?買電狀況の把握はもとより、一部の生産設備や自家発電機等のデマンド制御、さらに主要設備、漏電、熱中癥暑さ指數（WBGT）?風?雨?排水溝の水位?日射?溫濕度等の計測などの異常検知を行います。

これらを1つのサーバーで管理し、分析していくことで、エネルギーだけでなく、防災面での監視強化を行い、工場全體の最適化を図ります。

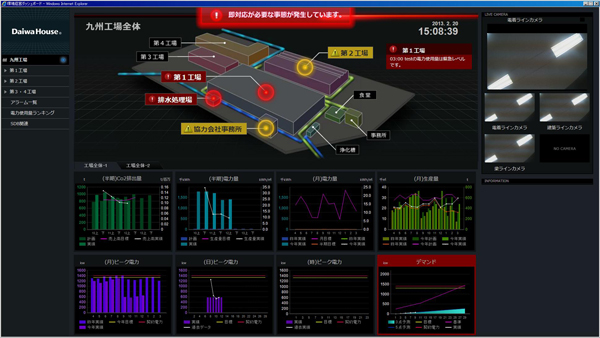

●「工場見える化システム（當社九州工場の例）」

事務所棟?食堂棟における環境配慮

事務所棟?食堂棟には、環境配慮型オフィス「D’s SMART OFFICE（ディーズ スマート オフィス）」のノウハウを?qū)毪贰ⅰ弗靴氓伐芝偿螗去愆`ル」や「アクティブコントロール」、「スマートマネジメント」を組み合わせ、當社従來建築と比べてCO2排出量を約61%削減(※7)します。また、建築物総合環境性能評価システム「CASBEE新築2010年版」の「Aランク」となりました。

※7．事務所棟のみの削減率。

■パッシブコントロール（事務所棟?食堂棟）

（１）自然エネルギーを取り込む「ライトシェルフ」「トップライト」「風の道」を?qū)?/span>

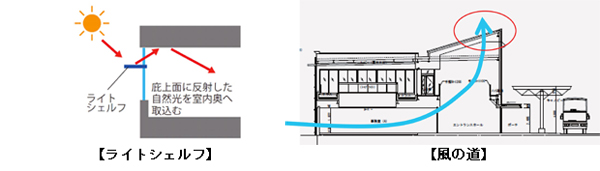

事務所棟には、自然光を室內へ取り込むため、庇上面に反射板を貼り付けた「ライトシェルフ」を?qū)毪筏蓼埂Ｌ柟猡虮由悉畏瓷浒澶侨幛椁使猡藟鋼Qし、部屋全體に光を行き渡らせるようにします。窓際近くでは、庇により、日光が直接入らないように工夫しています。

また、事務所棟?食堂棟には「トップライト」を採用します。自然光を取り込むと同時に、吹き抜け空間を利用したパッシブ換気である「風の道」を創りました。自然風圧と煙突効果により、春?秋の中間期には事務所內に自然風を取り入れ、よどんだ空気と排熱を屋上に設けた換気口から排出します。

（２）多機能タイプの外裝フレーム「D’s フレーム」や「外張り斷熱通気外壁」を採用

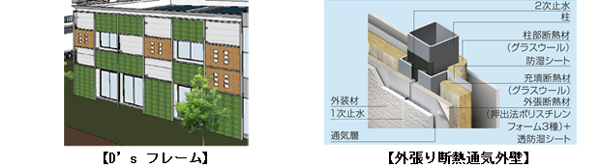

事務所棟には、意匠性を重視し、壁面緑化や木材再生ルーバー等の環境アイテムを設置することができる多機能タイプの外裝フレーム「D’sフレーム」を採用しました。

また、外壁には當社戸建住宅商品にも採用しているオリジナル外壁システム「外張り斷熱通気外壁」を採用しました。さらに、屋根斷熱には外斷熱工法を?qū)毪贰ⅴ单氓筏摔?span lang="EN-US">Low-E（低放射）ガラスを採用した高斷熱複層ガラスを?qū)毪工毪胜伞?zhí)務室內の快適性の向上を図りました。

■スマートマネジメント

（１） “見える化”“見せる化”を推進

事務所棟?食堂棟では、工場棟と同様に全てのエネルギーを測定し、総合的にマネジメントする「スマートマネジメント」を採用します。

BEMS(※8)を利用して事務所棟?食堂棟の照明、空調の最適制御を行います。あわせて、工場棟のFEMSと連攜し、エネルギーを“見える化”“見せる化”することで、奈良工場全體のエネルギー消費の削減を図ります。

來場されるお客さまへ“見せる化”（イメージ）

※8．Building and Energy Management Systemの略で、建物の設備機器等の運転管理によってエネルギー消費量を計測し、エネルギーの削減を図るためのシステム。

メガソーラー?「発電＋集熱」同時併用ハイブリッドシステムの取り組み

１．工場屋根上に太陽光発電システム１MWを設置し、全量売電事業を?qū)g施

奈良工場では、東日本大震災後の電力供給不足への対応と低炭素社會の実現を見據え、「再生可能エネルギーの固定価格買取制度」(※9)を利用した売電事業に取り組みます。

當社が工場の屋根上（約2萬4,000㎡）に、発電容量1MWの多結晶型の太陽光発電パネルを4,680枚敷設し、大和ハウスグループの大和エネルギー株式會社にメガソーラーを賃貸します。大和エネルギーは、発電事業者として日中発電した全電力を電力會社へ売電するとともに、メガソーラーの運営管理を行います。

當工場の予定発電量は、年間約100萬kWhです。家庭の一世帯あたりの全消費電力量を4,734kWh/年(※10)とした場合、約210世帯分の電力量に相當します。太陽光発電事業の年間売電売上は約4,500萬円を見込んでいます。

※9．2012年7月1日施行の再生可能エネルギー特別措置法による全量固定買取制度のこと。

※10．経済産業省資源エネルギー庁「省エネ性能カタログ」より。

２．食堂棟屋根上に日本初※2の太陽光による「発電＋集熱」同時併用ハイブリッドシステムを?qū)?/span>

食堂棟屋根上には、1つのシステムで太陽光による発電と集熱が同時にでき、高いエネルギー効率を?qū)g現する「追尾集光型太陽光発電+集熱ハイブリッドシステム（スマートソーラーインターナショナル株式會社製）」を、産業用としては日本で初めて(※2)導入します。

太陽光発電システムで創られた電力7.5kW分は、自家消費するとともに、余剰電力については電力會社へ売電します。太陽熱利用については、パネルで溫めた熱媒體（不凍液）を熱交換器で溫水に熱交換して、食堂棟の給湯用の溫水（約60℃）に利用します。

事務所棟には30kWの太陽光発電システムを?qū)毪筏蓼埂Ｌ柟獍k電システムで創られた電力のうち20kW分は、自家消費するとともに、余剰電力については電力會社へ売電します。

殘りの10kW分は、事務所棟のリチウムイオン蓄電池と系統連係し、夜間電力や災害時に非常用の電力として使用します。

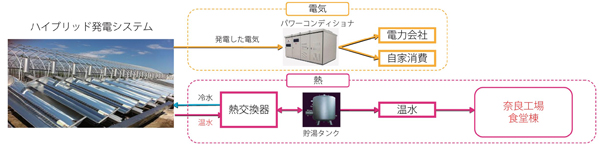

●太陽光による「発電＋集熱」同時併用ハイブリッドシステム（概念図）

●追尾集光型の構造

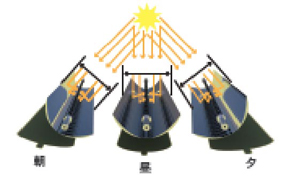

より多くの日射量を得ることができるように、時間によって角度を変えることができる追尾集光型を採用しました。

３．「デシカント空調」「置換空調システム」を採用

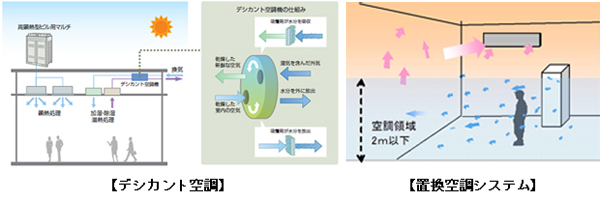

事務所棟には、空気から直接水分を除去?分離して、最適な溫度?濕度の空気を室內に供給する「デシカント空調」を採用しました。快適な室內環境とランニングコスト削減を?qū)g現します。

食堂棟には、人が活動する床上約2mの領域のみを空調することで、エネルギー消費量を削減するとともに、溫度むらのない、快適な環境を提供することができる「置換空調システム」を採用しました。

BCP対策?工場の生産性?體験型工場としての役割

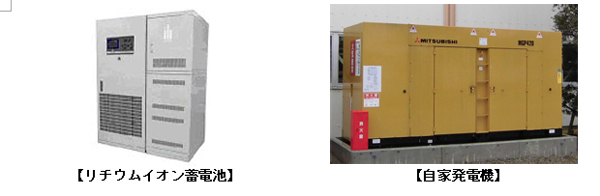

１．BCP対策として、工場內には発電機、事務所棟には15kWhのリチウムイオン蓄電池を?qū)?/span>

奈良工場では、災害が発生した際、生産活動を早期に復舊させるための対応策として、工場には軽油で発電する336kWの自家発電機を設置します。また、事務所棟には15kWhのリチウムイオン蓄電池を設置し、事務所棟に設置する30kWの太陽光発電システムのうち、10 kW分を系統連係して、蓄電池に電力を貯めて夜間電力や非常用電源に使用します。

これらの非常用電源の確保により、工場內では非常用照明等に電力を充當し、事業活動が継続できるようにします。事務所內では一部のパソコンや照明の電力に充當します。

２．最新の外壁パネル生産設備を?qū)毪贰⑸b性を30%向上

當社の生産購買部門では、第3次中期経営計畫において、2013年度までに全工場の生産性を2010年度比20%向上させるべく改善活動を行っています。

今回の建替えに伴い、最新の外壁パネル生産設備等の導入を図り、生産性を舊工場と比べて30％向上させる予定です。

３．見學可能な體験型工場

奈良工場は、広くお客さまに當社戸建住宅商品についての理解を深めていただけるよう、體験型工場としての機能も兼ね備えます。

また、工場を検討されているお客さまに対しては、工場自體をショールームとして活用していきます。

●工場內の見學通路（イメージ）

■「Smart-Eco Project（スマートエコプロジェクト）」

■建物概要（工場棟）

■奈良工場の概要

　　　部　　門　：奈良工場（購買課、住宅生産管理課、ものづくり課、品質?環境管理課

総務?安全?施設管理課、経理センター他）

　　　人　　員　：約400名（大和ハウス工業：46名、協力會社：約350名）

　　　開設時期　：1965年4月12日

　　　事業內容　：住宅系部材の生産と現送材部材の現場搬送

　　　主要生産品：鉄骨部材、外壁パネル、木質パネル

　　　出荷エリア：近畿圏2府4県（大阪府、京都府、兵庫県、奈良県、滋賀県、和歌山県）

■工場のあゆみと今後の予定

●奈良工場第一工場完成予想図

●奈良工場事務所棟?食堂棟完成予想図

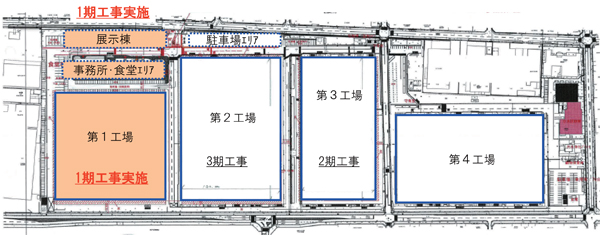

●奈良工場建替え配置図

■全國の工場（一覧）
