■シナジー開発第一弾

中低層建物向け耐震部材「鋼製座屈拘束ブレース」共同開発

「鋼製座屈拘束ブレース」は、地震力に抵抗する芯材（平鋼）を拘束材（角形鋼管）とアンボンド材（絶縁材）でサンドイッチ狀に挾み込んだことにより、地震時に圧縮力がかかっても座屈(※2)せず、優(yōu)れた耐震性能を発揮できるブレース（筋かい）です。

また、芯材には幅を調整できるスリット（長孔）を設けたことで、耐力を任意に設定でき、設計の自由度が増します。あわせて、すべて鋼材で構成したため、コンクリートと鋼材からなる従來の座屈拘束ブレースに比べ、部材の簡易化?軽量化が可能になりました。

さらに、當技術を用いることでサービス付き高齢者住宅に主に採用されるラーメン構造や通常のブレース構造と比べ、コストは同等に抑えたまま、耐震性能を大幅に向上できます。

※2.　細長い部材に圧縮力がかかった時、小さい力で折れ曲がってしまう現象。

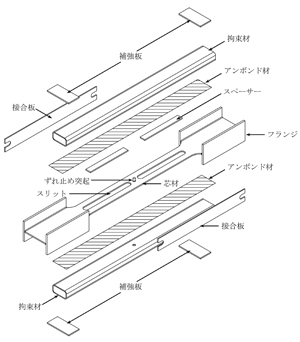

構成図

試算したケースでは、ラーメン構造に比べ大地震時の建物の変形が最大2分の1に軽減され、柱や梁などの主要構造部分や內外裝の損傷が少なくなりました。

地震による建物の損傷を防ぐことで長期にわたって建物を安全?安心に使用することができます。

今後両社は共同で技術開発を行うとともに、相互の強みを活かした商品開発にも積極的に取り組んでいきます。

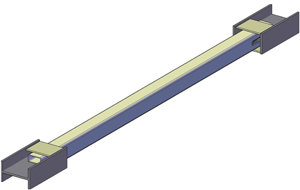

完成パース

■開発背景

フジタが大和ハウスグループ入りした2013年1月以降、両社は「大和ハウス?フジタ委員會」を立ち上げ、様々な共同研究を行っています。

その一環(huán)として、大和ハウス工業(yè)の「D-TEC BRACE（ディーテックブレース）」(※3)やフジタの「FIRST（ファースト）ブレース」(※4)とはタイプの異なる新たな座屈拘束ブレースの共同研究を行い、獨自の中低層建物向け耐震部材「鋼製座屈拘束ブレース」の開発に至りました。この開発は、大和ハウス工業(yè)とフジタのシナジー開発第一弾となります。

※3．平鋼を鋼板とコンクリートで覆った矩形斷面の座屈拘束ブレース（2006年運用開始）。

※4．Ｈ形鋼を鋼管とコンクリートで覆った座屈拘束ブレース（2013年運用開始）。

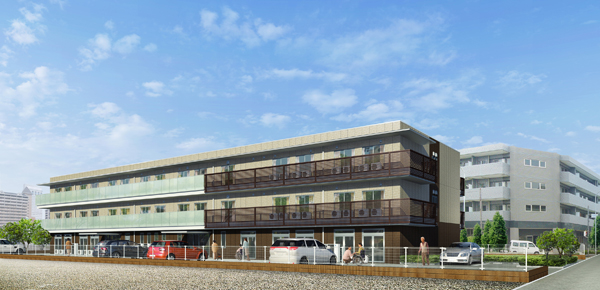

「鋼製座屈拘束ブレース」を採用したサービス付き高齢者住宅の外観イメージ
